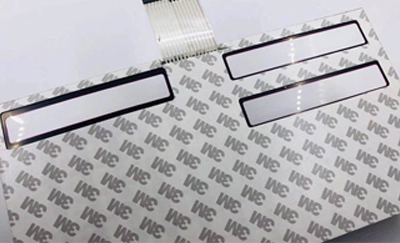

Strukturen av den icke-taktil membranväxeln

Membranbrytare är strukturellt uppdelade i två kategorier: taktil och icke-taktil. Icke-taktil typ har vanligen två typer av icke-taktila strukturer: platt typ icke-taktil typ och konvex nyckelram (i vissa fall konvex blind fläck). Denna artikel fokuserar på icke-taktila membranbrytare.

1. Bubbel taktil membran omkopplare

Det finns två vanliga typer av bubblande touchtyp: den övre kretsen och panelen är både bubblande och panelen bubblar. För vissa ultratunna strukturer avlägsnas den övre kretsen och de övre kretsarna trycks direkt på panelen. Blisterna i membranbrytaren bildas genom att värma mögeln med hydrauliskt tryck, så att nyckelkroppen är något utvecklad, något högre än panelen, bildar en tredimensionell membranbrytare. Materialet är tillverkat av PET med utmärkt seghet och värmeminskning. Bubblorna bildar en motståndskraft. så den beröringskänsliga membranbrytaren i bubblan har en mycket bra känsla och känslig elektrisk prestanda, men var noga med att inte använda den under en lång tid i en hög temperatur miljö, eftersom hög temperatur kommer att försvaga känslan av nycklarna.

Bubbel-typ membranväxlar använder i allmänhet bubblar på både övre kretsen och panelen. När den övre kretsen inte bubblar, överväg placeringen av ventilations spåret, och gör små hål i den övre kretsen för lufthål, och vid behov i den nedre kretsen. Rimliga isoleringspunkter läggs till kontakterna för att undvika den dolda risken för kortslutning och anslutning. Om kontakterna trycks direkt på panelen är det nödvändigt att överväga deformeringen av panelen efter att panelen åldras vid hög temperatur. Om baktiden är för lång, deformationen blir stor. , Det kommer att orsaka stora besvär för montering och klistra på membranbrytaren. Om den höga temperaturen baktiden är för kort, kommer åldrandet av kontakterna på panelen inte att vara tillräckligt, kontakterna kommer att användas lätt, och produktens livslängd kommer att förkortas.

2. Shrapnel (domen) taktil membran switche

Splitter (domen) taktil membranbrytare innebär att splittringen är fixerad på den nedre kretsen för att bilda en stolp som den övre kretsen. När splittringen trycks, ansluts den till den andra pollen i den nedre kretsen för att bilda en ögla. Nycklarna i splitter taktil membranbrytare kan utformas för att diversifieras, vilket gör produkten mer stabil och tillförlitlig, och samtidigt förbättra den dekorativa effekten av produkten för att uppnå ett perfekt utseende. Panelen kan utformas som plan, konvex sfärisk, konvex plan, och formen kan vara oregelbunden form såsom cirkel, kvadrat, Triangel osv. När knappen är utformad som ett plan eller konvex knappkant och blind fläck, bör ythäftande skiktet förtjockas. Det finns tillräckligt med utrymme för att göra splittringarna färdas fritt. Om handen inte känns bra ska en liten packning läggas på baksidan av panelnycklarna. utformningen av sprutinen fäst lagret kan delas in i stanshål på motsvarande nyckelpositioner (håldiametern ska vara små) ) eller bubblande, Stansdesignen kommer att kännas skarpare och styrkan är jämn, och bubblande design ger bättre övergripande tätning.

Den andra strukturen av splitter touch typ innebär att splittringen direkt läggs till nyckelpositionen i den övre kretsen för att förbättra fen -El. När antalet nycklar är särskilt stort är den totala formen liten, och det finns inget utrymme för ledning, Den är utformad som en övre och nedre kretsstruktur, men detta Känsligheten i denna struktur är något svagare, presskraften ska vara något större. Och tiden att släppa fingret ska vara något längre.
