Introduktion till den struktur och funktion av kapacitativa membranväxlare

Capacitive membran switch, även känd som touch switch, har ett brett utbud av tillämpningar, såsom medicinskt område, elektroniskt fält, industrifält, fordonsfält, etc. Vi kan se dess existens. Låt oss kort presentera den.

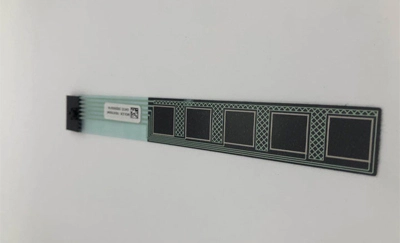

1. Struktur och funktion av kapacitive membranbrytaren

Den kombinerade strukturen av den kapacitiva membranbrytaren är indelad i tre delar, en är den flexibla membranbrytaren, den andra är den kapacitiva pekskärmen och den elektroniska PCB-plattan, som kan kombineras för att bilda en komplett kapacitetsmätare. Flexibla membranväxlar är i allmänhet tillverkade av PET- eller PC-film, eftersom båda har goda mjuka egenskaper. strukturen på strömbrytaren är stabil, och handen känns bra, det viktigaste är hög transparens, som inte påverkar användaren att visa informationen på skärmen. Arbetsprincipen för den kapacitativa pekskärmen bygger på den nuvarande induktionen av människokroppen. Dess struktur är en komposit glasskärm i fyra lager. Den inre ytan och mellanskiktet är varje belagda med ett lager av ITO, och mellanskiktets ITO-beläggning används som arbetsyta. Fyra elektroder. Den elektroniska styrelsen PCB spelar huvudrollen i produkten, ansluter strömmen, ansluter kretsen, sänder signalen, och även styra produktens motstånd, spänning och ström.

2. Krav för kapacitiva membranbrytarens nycklar

(1) Bra utseende: Det innebär att ytan på filmen i panelen är jämn och konsekvent, och det finns inga ytfel såsom mekaniska skador, repor, inklusioner och fläckar.

(2) Bättre kemisk resistens hos membranbrytaren: panelskiktet kan beröra olika kemikalier, men för de flesta vanliga kemikalier, såsom alkoholer, eter och mineraloljor, bör det ha en viss resistensförmåga.

(3) Bra väderbeständighet hos membranbrytaren: Panelett är ytskiktet på membranpanelen utsatt för den naturliga miljön, och panelmaterialet måste kunna tåla vissa naturliga miljöförhållanden utan deformation, sprickor, åldrande och missfärgning.

(4) Den dimensionella stabiliteten hos membranbrytaren är god: membranpanelen kräver att membranet för att tillverka panelen inte har någon betydande storleksförändring inom ett visst temperaturområde (i allmänhet -40 °C % 55 °C.

(5) Krav på elasticitet: panelskiktet måste ha en viss motståndskraft. Samtidigt bör den elastiska deformationen av filmpanelen vara liten, vilket kan bedömas av materialets förlängningshastighet. Generellt, om förlängningshastigheten är stor, mängden elastisk deformation är också stor, och motståndskraften är dålig. .
