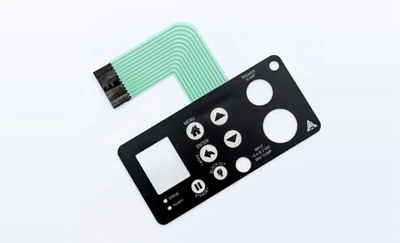

När membranens knappsats görs till en "switch" är de anslutande ledningarna i funktionstangenterna föranslutna ihop. Till skillnad från diskreta brytarkomponenter måste stiften på varje strömbrytare vara anslutna med lödtrådar. Därför kan membrankontakten undvika svetsfel, spara tid för svetsning och underlätta montering och anslutning. Detta är också bekvämlighet och tillförlitlighet av membranbrytaren. Eftersom kopplingen på membrantangenterna är förgjord, Utformningen av membranomkopplingskretsen ska lämnas in till tillverkaren som ett processdokument.
En är den vanliga trådmetoden, där alla membranväxlar är kopplade till en enda tråd, och den andra änden av ledningen är separerad. Fördelen är att varje kontakt direkt kan styra en specifik funktion. I detta fall krävs inte den erhållna signalen ytterligare avkodning i back-end-kretsen. Denna typ av anslutning har vanligtvis bara några få funktionella nycklar tillgängliga. När antalet kontakter är stort är antalet ledningar motsvarande stort. och det totala antalet utgångslinjer är större än antalet strömbrytare, vilket inte gynnar den totala anslutningen av denFpc membranbryte. Den andra är x-y matrisjusteringsmetoden, som består av rader och kolumner i matrisen. Den ena änden av kontakten dras av linjerna i samma riktning (x riktning), oavsett antalet kontakter, och den andra änden av membranbrytarens kontakt dras av de gemensamma linjerna i samma riktning (y riktning). På detta sätt kan matrismatrisen bilda någon kontakt x-y kombination. Avkodning är vanligtvis inställd i back-end-kretsen innan man styr varje specifik funktion, men det är inte svårt i den logiska kretsen.
Genom att använda x-y matrismetoden är utgångslinjerna mindre. I vissa kretsar i hela maskinen, eller på grund av arbetsförhållandena (arbetsström och arbetsspänning) för vissa komponenter, eller för att förhindra att strömkretsen stör komponenterna, kan vissa omkopplingsnycklar behandlas speciellt. I utformningen av FPC membrankontaktkretsen kan ett blandat läge av vanlig buss och enkel bly användas. (Du kanske vill kontaktaMembran knappsatstillverkare)
Designmatrisen ska överensstämma med de faktiska nyckelpositionerna, lätt att testa och undvika fel. När kretsdiagrammet ritas ska funktionen för varje nyckel markeras direkt i matrisen. så att den motsvarar den faktiska positionen av nyckeln och är ordnad i ordning från vänster till höger. Vid första anblicken är det inte nödvändigt att lista kretsrelationerna. Som en del av kontrollsystemet, Den omfattar inte bara strömbrytare och ledningar, utan även en grupp trådar som tillverkats samtidigt och är anslutna till back-end-kretsen. Utgångslägen för de båda ledningarna ska vara desamma som den bakre öglans utgångsläge. och rationalitet och bekvämlighet av anslutningen bör beaktas. Samtidigt bör metalltrådarna anslutas till substratet för att minimera böjning och göra metalltrådarna den kortaste och mest ekonomiska vägen.
För att upprätthålla en bra koppling till kretskomponenterna är avståndet mellan ledningen och ledningen oftast i tum. Antalet leads beror på antalet nycklar eller behovet av leads men bör begränsas av anslutningsspecifikationerna. Ibland, för att mäta och upptäcka anslutningen mellan varje stift, bör det finnas en linje mellan stifterna på rader och kolumner, och en linje mellan den gemensamma bussen och varje stift för att skilja dem. När antalet utmatningslinjer inte matchar, "dummy line positioner" ska användas för att matcha de markerade linjerna och ska överensstämma med utmatningslinjerna i den anslutna tillbaka loon p för att förhindra att linjen kopplas bort från anslutningen och den bakre öglan. Längden på FPC membranbrytarens ledning och kretsen är tillverkad på samma filmsubstrat. och de har flexibiliteten att tillgodose böjningsbehov, så deras längd bör vara något längre än den faktiska (rät linje) längd. Men om det är för långt och tungt kommer det också att öka svårigheten och produktionskostnaden, och om det är för kort, Det kommer att vara obekvämt för insättning.
