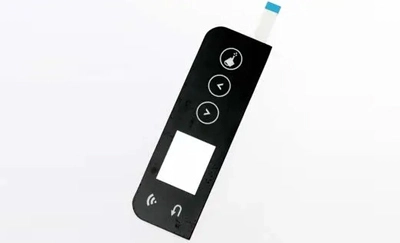

Steg och metoder för inspektion av tunnfilmväxlare

Inspektionssteg för membranbrytaren

• Rengör ytan som behöver monteras med membranbrytaren (ytan ska vara plan, rostfri, oljefri, och dammfri.




• Jämför dimensionerna (placera)Egna membranväxlareI monteringsläget och kontrollera om måtten är korrekt.




• Avlägsna ungefär 10 mm av frisättningslinjen från membranbrytarens botten.




• Sedan placera membranbrytaren i motsvarande läge. Avlägsna det återstående utlösande fodret (inom gräns för 15 graders vinkel) gradvis och sätt fast det på motsvarande läge.




• Om denMembranbrytareInte är i linje med utlösningslinjen under fasthållningsprocessen, den måste först läggas åt sidan. Den bör placeras uppåt för att undvika att fastna på andra föremål som kan påverka stickningen;




• Försiktighetsåtgärder: Stigning ska inte upprepas, den ska slutföras på en gång. Peelingsvinkeln får inte överstiga 15 grader. Vid provning av beröringen måste den placeras platt på bordet innan tryckning och ska inte tryckas när den hålls i luften. eftersom båda kommer att påverka livslängden av membranbrytaren.

Kontrollmetoder för membranbrytare

• Inspektion av bläckvidd: Efter att bläcket fästs med genomskinligt tejp, tryck den med handen för att säkerställa att inga bubblor i 10 sekunder, och sedan ta bort den snabbt utan någon bläckavlossning. När isoleringsfärgen är torr, fäst bläckytorna på varandra och pressa med kraftigt tryck i 24 timmar. säkerställa att isolerande ytor inte håller ihop. Fäst med tryckkänslig tejp, tryck med handen för att säkerställa att inga bubblor i 1 minut, och avlägsna den utan att något bläck faller av.

• Peelstyrka test: Peelingstyrkan i limet bör inte vara mindre än 8N/25mm.

• Bubbeltest: Behåll en jämn höjd och balanserad kraft. Planar typ: 57-284g kraft, taktil typ: 170-397g kraft.

• Vik hållfasthetstest: Efter silverpasta och kolbläckkrets har genomgått torkning behandling, mät kretsmotståndet först, sedan vik kretsen med 180 grader och tillämpa fingertryck på 2kg/2 sekunder, sedan låt det återhämta till ett plant tillstånd. Upprepa denna process 5 gånger och mät motståndet igen. Ökningen av resistens efter 5 gånger bör inte överstiga 300Ω av det ursprungliga motståndet.

• Hårdhetstest: Använd en H-grade ritpenna för att applicera 1 kg kraft i en 45-graders vinkel på kretsen. Det bör inte finnas någon ledande bläckavlossning eller transparens.

• Livstest: De icke-taktila knapparna bör ha en touch ledningsförmåga på över 1 miljon gånger. De taktila knapparna bör ha en touch ledningsförmåga på över 500.000 gånger.

• Provning av kretsmotstånd: motståndsvärdet bör inte överstiga 100Ω. För kretsar med en total längd över 150 cm och särskilda krav för kretsmotstånd ska ytterligare regler följas enligt ritningen. Det bör inte finnas någon frånkoppling eller kortslutning.

• Isoleringsprovning: I en normal temperatur- och fuktighetsmiljö, ledarkretsarnas isoleringsmotstånd ska vara större än 500MΩ (500VDC i 1 minut). Efter hög temperatur- och konstant fuktighetsprov och saltsprayprovning bör isoleringsmotståndet inte vara lägre än 20MΩ.

• Högtemperaturprovning: Efter att ha utsatts för en hög temperatur på 55±2 s under 72 timmar, Utseendets kvalitet ska överensstämma med ritningsspecifikationerna. Efter 2 timmars återhämtning under normala atmosfäriska förhållanden ska isoleringsmotståndet uppfylla specifikationerna.

• Lågtemperaturprovning: Efter att ha utsatts för en låg temperatur på -10±3 s under en varaktighet av 16 timmar, och sedan återhämta sig i 2 timmar under normala atmosfäriska förhållanden efter torkning av vattendropparna på ytan, Resistensvärdet ska uppfylla specifikationerna.

• Saltspraytest: Efter att ha utsatts för en 5 % natriumkloridsaltlösning, i ett provningsutrymme med en temperatur på 35±2 s och en varaktighet på 72 timmar (med koppling) efter 2 timmar återhämtning under normala atmosfäriska förhållanden, isoleringsmotståndet ska överensstämma med följande:Specifikationer.

• Konstant fukt- och värmeprovning: Efter att ha genomgått ett stabilt luftfuktighets- och värmeprov på 40±2 s och en relativ luftfuktighet på 93 ( 2/-3) ) Under 96 timmar och sedan återhämta sig i 2 timmar under normala atmosfäriska förhållanden, isoleringsmotstånd, kretsmotstånd, och knapptryckskraften ska uppfylla specifikationerna.
