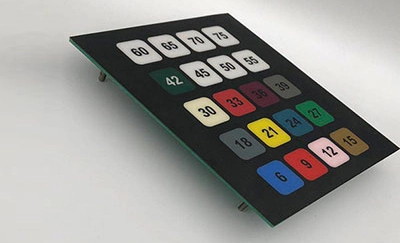

Membranbrytare består av fyra delar: panel, övre krets, isolerande skikt, och nedre krets. Det är en lätt touch-on normalt öppen strömbrytare. Under normala förhållanden befinner sig de två kontakterna i membranomkopplaren i ett avskilt tillstånd. När en yttre kraft anbringas på membranbrytarens kontakter är de två normalt öppna kontakterna omedelbart anslutna. När den yttre kraften försvinner återgår kontakterna till det normalt öppna tillståndet. Vanligtvis, de övre kretsarna kontakter bulge eller kupol bitar tillsätts (bra känsla). När membranbrytaren trycks, deformeras kontakterna i den övre kretsen nedåt och är i kontakt med den nedre kretsens poleplatta. När fingret släppts studsar kontakterna i den övre kretsen tillbaka, kretsen kopplas bort och kretsen utlöser en signal. Som yrkesmässigtMembran knappsatstillverkare, NiceonenEgna membrantangenterHar en strikt struktur, ett vackert utseende och bra tätningsprestanda. Den har egenskaper som fuktmotstånd och lång livslängd. Allmänt används inom elektronisk kommunikation, elektroniska mätinstrument, industristyrning, medicinsk utrustning, bilindustrin, instrument, hushållsapparater, militär utrustning och andra fält.
(1) Material: substrat, silverpasta, kolbläck, avstånd, klister, armeringsplatta, och isolerande tryck ska överensstämma med ritningarna.
(2) Form: form, ledarkrets, isoleringsbehandling, foderbräda kombination, etc. ska uppfylla ritningarna eller tillhandahålla fysiska prover.
(1) Kombinationstillstånd: Det bör inte finnas kvarvarande materialchips, främmande kroppar, fläckar, knölar, eller fett fastsatt på ytan och insidan, fingeravtryck på kretsen och stickningar på den stansade formen på ytan.
(2) Repor: Alla linjer och kontakter får inte ha snittmärken som löper genom insidan och utsidan (dvs. snittmärken skärs från linjen till underlaget. Små repor bygger också på principen att inte påverka deras impedans. Ytan av kolbläck är mycket benägen att repor, och reporna bygger på principen att inte påverka ledningen av linjen.
(3) Utländska ämnen: Linjen får inte ha något främmande ämne kopplad till sig.
(1) Ledningstjocklek: Generellt styrs tjockleken på ledaren vid 7-12μm och bör vara enhetlig och slät.
(2) Defekter och hål på ledare: enligt ritningsstandarden är en tillåten inom varje 50mm räckvidd.
(3) Kolfärg: Kolbläcket som täcker silverpasta kretsen bör säkerställa att silverpastan är helt täckt. och dess tjocklek är 8-10 μm, och det bör inte finnas någon tydlig utskjutning av silverpasta.
(4) Bruten och kortslutningen: Ledaren får inte ha något trasigt eller kortslutningsfenomen.
Alla membrankontakter ska vara fria från isolerande bläck. Isolerande bläckytan ska vara plan för att undvika eventuella defekter såsom luftbubblor eller hål som påverkar den isolerande effekten.
(1) Hållfasthet: När isoleringsfärgen har torkats, pressa bläckytorna mot varandra i 24 timmar för att säkerställa att isoleringen inte fastnar vid varandra. Efter att ha fastnat med tryckkänslig tejp i 1 minut utan luftbubblor, skala av snabbt och inget bläck ska falla av.
(2) Jumper: Alla hoppar delar är i överensstämmelse med kraven på linje ledare, och alla jumper produkter måste genomgå 100% öppna, Provning av kortslutnings- och isoleringsmotstånd. Se till att det inte finns någon öppen eller kortslutning och isoleringsmotståndet ska vara större än 500MΩ (500VDC i 1 minut).
(1) Mått på stansning och extrudering: Måtten på stansning och extrusion bör inte vara större än 0,2 mm, och läget bör vara mot sidan utan ledare.
(2) Positionsförskjutning av övre och nedre linjer: Den tillåtna toleransen för den ömsesidiga förskjutningen av mittpositionerna för kontaktkontakterna i de övre och nedre linjer är Ф0.5mm.
