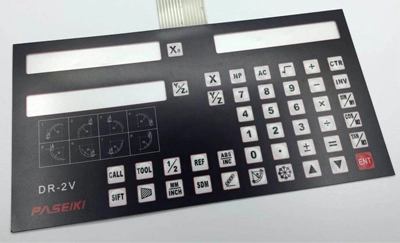

Vilka är de typer av Membrane Keypads?

1. Flexibla membranknappader

Flexibla membranväxlar är en typisk form av membranbrytare. Anledningen till att denna typ av membran omkopplare kallas flexibel är att maskeskiktet, isoleringslager, och kretskikten av membranbrytaren består alla av programvarufilmer med olika egenskaper. Kretskikten iVattentäta flexibla membranväxlareÄr tillverkad av polyesterfilm (PET) med god elektrisk prestanda som bärare av strömkretsmönstret. Detta lager är också utrustat med splitter och övre och nedre kretsar. På grund av påverkan av polyesterfilmens egenskaper har membranbrytaren god isolering, värmebeständighet, viktmotstånd, och hög motståndskraft.

Grafiken i strömkretsen, inklusive anslutningen av strömbrytaren och dess utgående ledningar, är tryckta med låg motståndskraft. ledande färg med lågtemperatur. Därför har hela membranbrytaren en viss flexibilitet, och den är inte bara lämplig för användning på en plan kropp, men kan också matchas med en böjd kropp. Ledningen på den flexibla membranbrytaren är integrerad med strömbrytaren själv. När du gör anslutningen till gruppbytaren, samla den på en viss plats i filmen, och sträcka utåt enligt det läge som anges i konstruktionen och standardlinjeavståndet, som en mjuk, böjbar, förseglad ledning och ansluten till den bakre kretsen.

2. Styva membranknappader

En stel membranbrytare innebär att grafiken och kretsarna i strömbrytaren görs på en vanligt tryckt krets kopparklädd lamina med koppar. Te. Den styva membranbrytaren kännetecknas av bekvämt materialval, stabil process och lågt motstånd, och vissa komponenter i kretsen kan svetsas direkt på ryggen. När det gäller ett litet område, kan det hårda stödskiktet utelämnas. Styva membran omkopplare använder i allmänhet metallguider som ledande labyrintkontakter, som har en bra känsla. Nackdelen är att det inte är lika bekvämt som en flexibel membranomkopplare när man monterar och ansluter hela maskinen. och det är ofta nödvändigt att löda plug-in och leda ut ledningen genom en platt kabel. Med undantag för summeringssignalen och LED-indikationen kan återkopplingen från den stela membranbrytaren generellt använda metallgrann.

3. Upphöjda membran knappsatser

Vanligtvis använder nycklarna på membran switch bara färg för att uttrycka position, form och storlek på nyckelkroppen. På så sätt kan verksamhetens noggrannhet bara erkännas av operatörens vision, och eftersom det inte finns någon lämplig återkopplingsinformation som anger om fingret är i det effektiva området för att få strömbrytaren att röra sig, Den påverkar förtroendet för övervakningen av hela maskinen och driftens hastighet. En typ av membranbrytare som gör att strömbrytaren lätt sticker ut och är något högre än panelen för att bilda en tre- dimensionell form, som kallas en tredimensionell nyckelbrytare. Den tredimensionella nyckeln kan inte bara noggrant ange området för nyckeln, förbättra igenkänningshastigheten, och göra operatörens touch känsligare, men också förbättra den dekorativa effekten av produktens utseende. Tillverkningen av tredimensionella nycklar ska placeras i panelens konstruktionsstadium. och processhål måste förberedas för exakt placering under mögelpressning. I allmänhet får höjden på de tredimensionella utskjutningarna inte överstiga två gånger substratets tjocklek.

För att försköna utseendet av produkten, utskjutningarna av upphöjdeMembranknappaderTillverkad av denMembran knappsatstillverkareKan göras på olika sätt. Den måste vara placerad i panelens konstruktionsstadium, och processhål finns så att de har korrekt placering när mögeln trycks, och utskjutningarnas tredimensionella höjd får i allmänhet inte överstiga två gånger substratets tjocklek.
