Vad är fördelarna och tillämpningarna med fyra lager och sex lager icke-Tactile membran switch?

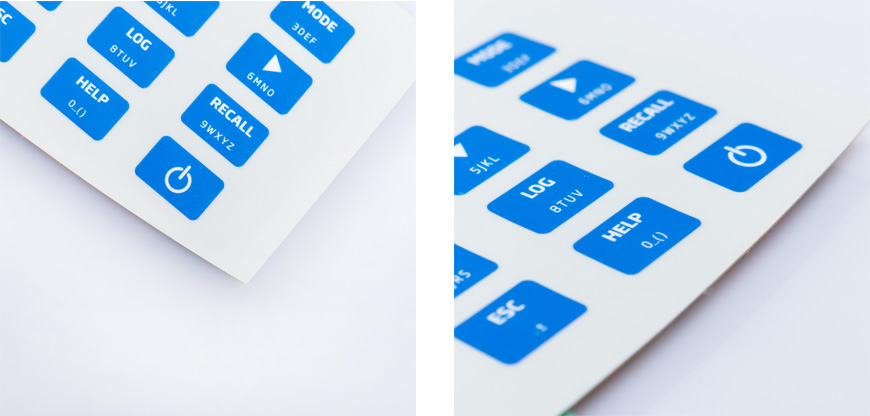

Inledning

Icke-taktila membranväxlar är en hörnsten i modern elektronik, som erbjuder både funktionalitet och elegant design. Dessa brytare kommer främst i två konfigurationer: fyra- och sexskiktsstrukturer, var och en med unika egenskaper. Denna artikel undersöker dessa skillnader och sprider ljus över deras specifika tillämpningar och fördelar.

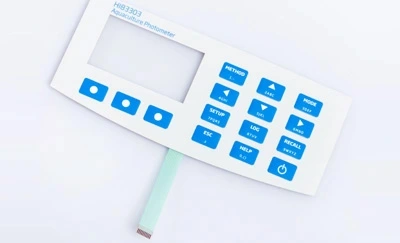

Fyra lagerstruktur

Beskrivning och komponenter

Den fyraktiska icke-taktila membranbrytaren består vanligen av ett grafiskt överlag, ett avståndsställe. en tryckt krets och ett bakre självhäftande skikt. Denna struktur kännetecknas av dess tryckning av ledande silverpunkter på baksidan av panelen, med kretsen placeras i det tredje lagret.

Viktiga skillnader

1. Ledningsväg: I den standardiserade fyra-skiktens struktur, leder vid beröring överlag till krets färdigställning, en design som används i stor utsträckning på grund av dess enkelhet.

2. Utskriftsförhållanden: Särskild uppmärksamhet ägnas åt tryckprocessen, Inklusive tillsättning av UV-punkter för att förhindra oavsiktlig komplettering av kretsar.

3. Spacer Tjocklek: Tjockleken på det självhäftande avståndsskiktet hålls mellan 0,05 till 0,1 mm.

4. Kapacitetskrets alternativ: En kostnadseffektiv variant använder kapacitetskrets. Detta sänker produktionskostnaderna, men det kräver högre precision i IC-design.

Sex- lagerstruktur

Beskrivning och komponenter

Däremot lägger den sexlagers struktur ytterligare två lager: en stel back och ett taktilt lager. Här trycks de ledande silverpunkterna på det tredje lagrets PET-krets, med det femte lagret som värd standardkrets.

Viktiga skillnader

1. Kretsstabilitet: positionering av silverpoäng och ytterligare lager i sex-lager struktur förbättrar kretsstabilitet.

2. Konsekvenser av kostnader: Även stabilare, denna design medför en högre produktionskostnad.

3. Kapacitive kretsalternation: Liknande den fyra lager struktur, en kapacitetskrets alternativ finns tillgänglig, balansera prestanda med kostnad.

Jämförande analys

Fyra lager mot sex lager

Den primära skillnaden ligger i den strukturella komplexiteten och kretsstabiliteten. Den fyraktiska strukturen, som ofta används på grund av sin kostnadseffektivitet, är väl lämpad för tillämpningar där budgeten och enkelheten är nyckeln. Å andra sidan tillgodoser den sexskiktsstrukturen, med dess ökade stabilitet och hållbarhet, mer krävande miljöer.

Välj den rätta strukturen

Överväganden för urval

Att välja mellan de två strukturerna beror på faktorer som kostnadsbegränsningar, tillämpningsmiljö och specifika funktionella krav. Den fyraktiska strukturen är utbredd på grund av dess kostnadseffektiva karaktär och är typiskt gynnad i applikationer där kostnadskontroll är en prioriterad prioritet. -Jag vet inte.

Slutsats

Sammanfattningsvis har både fyra- och sexlagers icke-taktila membranväxlar sina fördelar och tillämpningar. Att förstå dessa skillnader är avgörande för konstruktörer och ingenjörer att göra välgrundade val och säkerställa rätt balans mellan kostnader, funktionalitet, och prestanda.
