Tunn Film Switch: Control kärna av moderna elektroniska produkter

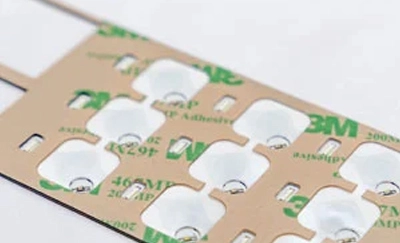

Den typiska strukturen för en membranbrytare är en flerlagerkonstruktion bestående av ett isolerande material och ett ledande material med en viss elastisk Staden. Det är en platt, självlåsande strömbrytare. Tillverkningsprocessen för membranbrytaren görs oftast med skärmtryck. Enligt den fördesignade kontakt- och kretsanslutningen trycks ledande bläck på en flexibel polyesterfilm (PET). och sedan kombineras den tryckta kretskorten med ett tryckt flexibelt substrat, PCB-kort eller annat panelmaterial. Jämfört med traditionella mekaniska brytare,MembranbrytarenHar fördelarna med enkel struktur, vackert utseende, utmärkt miljömotstånd och lång livslängd. Samtidigt, på grund av den unika strukturen av membranväxlar, De främjar mer utveckling av elektroniska anordningar mot lätta, tunna, korta, små, och mycket intelligenta riktningar.

Funktioner och tillämpningsområde för membranbrytaren

Membranbrytare är inte bara en ny typ av panel eller en enda brytare. men en ny typ av elektronisk anordning baserad på membrantrycksgivares funktionsprincip. De kan integreras i hela panelen på en maskin eller användas som funktionella etiketter. De kan också fungera som en utseende dekoration eller helt enkelt som växelknappar. Baserat på kärnan hos membrantrycksgivare och möjligheten att använda olika substratmaterial, membranbrytare kan uppnå många olika funktioner. Numera kan de ses i hushållsapparater, 3C-elektronik, bilkontroller och andra områden. Därför,Anpassade membranbrytarenKallas på lämpligt sätt montering av elektroniska produkter som integrerar funktionalitet och dekoration.

Som en ny elektronisk apparat, även om tillämpningen och populariseringen av membranväxlar på den internationella marknaden började på 1980-talet, Med teknikutvecklingen och utvecklingen och tillämpningen av nya material har deras tillämpningsområde spridits till olika områden som industri, jordbruk, försvar, vetenskaplig forskning, medicinsk, Kontorsautomation, hushållsapparater och leksaker för barn. Särskilt efter att ha kommit in i 2000-talet, Den blomstrande 3C-konsumentelektronikmarknaden har drivit den kontinuerliga utvecklingen av membranväxlar mot miniatyrisering, intelligens, och multifunktionalitet.

Den tekniska principen för membranbrytaren

Membranbrytare är i själva verket en uppsättning taktila strömbrytare som ansvarar för att överföra driftsanvisningar till den bakre kretsen i Maskinen. Under normala förhållanden kontakten mellan strömbrytarens övre och nedre skikt åtskiljas på grund av den mellanrum som bestäms av tjockleken på den fönstrets isolering la. i membranbrytaren (även i en ettskikt kretsstruktur, Kontaktplattorna åtskiljas på ett labyrintliknande sätt. När en yttre kraft som når en motsvarande punkt anbringas på en specifik knapp på panelen, de två kontakterna som motsvarar knappen omedelbart stängs. Samtidigt överförs signalen till den bakre kretsen genom den anslutna kontakten, vilket gör att maskinen fungerar enligt de förinställda instruktionerna. När den yttre kraften avlägsnas på grund av elasticiteten hos membranbrytarens basmaterial, separerar kontakterna snabbt och återställer. Vid denna tidpunkt har inmatningen av en signal fastställts, och maskinens arbetstillstånd påverkas inte av separationen av kontakterna.

DenAnpassade knappsatstillverkareOfta utforma dessa membranväxlar för att uppfylla särskilda operativa krav och användargränssnitt, säkerställa både funktionalitet och hållbarhet i olika tillämpningar.
