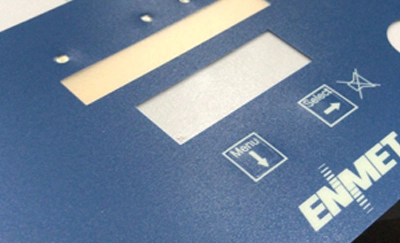

LED inbäddad membran switch Keypad har två strukturer av LED-krets och nedre kretsar i samma lager och Olika lager

Strukturen på samma lager av LED-kretsen och den nedre kretsen är relativt enkel, men LED-fönstret måste vara konvexa, annars. LED-lampan lyfter upp panelen och lysdioden skadas också lätt av kraftigt tryck. 0603 LED är kortare men padden är mindre. Det är svårt att löda. Höjden på 0806 LED är ofta 0.8mm. Padden är stor och den virtuella lödningen är mindre; strukturen på LED-kretsen och de olika lagren i den nedre kretsen är relativt komplicerad. Om tjockleken på den totala membranbrytaren är tjock, LED-fönstret Det är inte nödvändigt att vara konvex.

Det finns två typerVattentät membran knappsatsKonstruktioner. Den vattentäta strukturen är i allmänhet utformad som en sickszag inbäddad struktur. En struktur är samma material. Den färdiga produkten är uppdelad i två delar, och kretsdelen är inbäddad i paneldelen för att bilda en produkt. Denna struktur används oftare, varje lager av lim måste använda vattentätt lim. En annan struktur är att använda tjockleken på de övre och nedre kretsarna och isoleringsskiktet, och den yttre ramstrukturen av membranbrytarens knappsats med panelen, är kretsdelen inbäddad inuti för att göra i en helhet. Vattentätt lim kan generellt använda 3M9495LE eller 3MGTM920.

Den ljusstyrningstypen innebär att ljusstyrningsbladet är inbäddad i den konventionella membranbrytaren. och sidolampan LED används för att tända knappen (EL kallljus kan också användas). Membranbrytaren kan användas på natten och på platser med otillräckligt ljus, vilket är mer prydnadsmässigt. När man gör ljusstyrda membran switch knappsats, är det nödvändigt att överväga att panelen och sidan av denMembranbytarens knappsatsFår inte läcka ljus och korsa ljus. Alla dubbelhäftande lim ska användas med svart lim. Efter att lägga till ljusguiden, kommer knappen känsla att bli svag, och en packning läggs till baksidan av knappen position på panelen för att förbättra känslan.

Den dubbelvikta strukturen anses också användas när det finns ett stort antal knappar och den totala formen är liten. och det finns inget utrymme för ledningar. Den är utformad som en övre och nedre kretsstruktur. Denna struktur ägnar särskild uppmärksamhet åt den vikning som ska utföras under uppvärmning, med hänsyn till livslängden Effekten av ökningen på kurvan.

Varje struktur har sina egna egenskaper. I början av designen väljs den lämpligaste strukturen för att producera högkvalitativa produkter och tjäna majoriteten av användarna. Om du behöver skräddarsydda membranväxlar är du välkommen att kontakta Niceone-tech.Membran knappsatstillverkare.
