I den snabba världen av teknik, användargränssnitt spelar en central roll för att säkerställa sömlösa samspel med elektroniska enheter. En sådan innovativ lösning är matrismembranbrytaren. Denna artikel kommer att bläcka in i de komplicerade matris membran omkopplare, utforska deras tillämpningar, konstruktion, fördelar, och mycket mer. Så låt oss börja på denna upptäcktsresa.
Matrix membranbrytare har revolutionerat hur användarna interagerar med elektroniska enheter, vilket ger en kostnadseffektiv, kompakt, och hållbar lösning för ingångskontroll. Dessa växlar använder en matris layout för att kartlägga användargränssnittet, vilket gör att flera knappar kan integreras i en enda, Rymdsnål membran. Denna design erbjuder både enkelhet och tillförlitlighet samtidigt som den stöder en mängd olika tillämpningar inom olika branscher.
Matriskonfigurationen gör det möjligt att skapa komplexa användargränssnitt i ett litet område, vilket gör dem idealiska för enheter där utrymme, hållbarhet, och effektivitet är centrala överväganden. Vare sig i medicintekniska produkter, bilkontroller eller konsumentelektronik, Matris membranbrytare är ofta det föredragna valet för tillverkare som vill förbättra användarupplevelsen samtidigt som de totala produktionskostnaderna minskar minskas. s.
Matrix membranbrytare fungerar på en enkel men effektiv princip: varje strömbrytare är en del av ett rutnät eller matris av rader och kolumner. Genom att utnyttja detta arrangemang, kan flera växlar anslutas utan att behöva individuell ledning för var och en. Så här fungerar mekanismen:
Matrix Layout: I en matris membranbrytare, raderna och kolumnerna för ledande spår trycks på flexibla skikt. Varje nyckel eller knapp i gränssnittet bildas vid skärningspunkten mellan en rad och kolumn.
Nyckelaktivering: När trycket appliceras på en specifik knapp på överläggningen, orsakar den motsvarande raden och kolumnen att ansluta, Färdigställer kretsen. Detta skickar en signal till enhetens styrenhet och aktiverar motsvarande funktion.
Scanning och avkodning: Kontrolleraren skannar ständigt rader och kolumner. När en knapp trycks, detekterar den aktiverade raden och kolumnen, vilket gör det möjligt att avkoda vilken knapp som trycktes på.
Denna effektiva layout minskar antalet ledningsanslutningar som behövs, vilket leder till minskad komplexitet och lägre kostnader i tillverkningsprocessen.

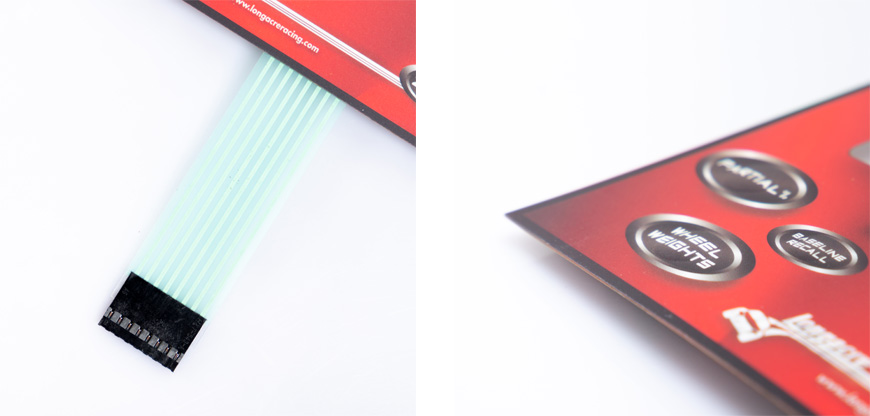

Membranskiktet är den övre, flexibla delen av strömbrytaren. Den är typiskt tillverkad av material som polyester eller polykarbonat, som erbjuder hållbarhet och flexibilitet. Membranet innehåller det tryckta grafiska överlaget, som anger användargränssnittet med etiketter, symboler, eller ikoner som motsvarar varje omkopplingsfunktion. Detta lager skyddar också de underliggande kretskikten och ger en taktil gränssnitt för användaren.
De ledande spåren bildar hjärtat av matrix membranbrytarens funktionalitet. Detta är tunna, flexibla stigar gjorda av material som koppar eller silver som trycks på ett eller flera lager. I ett matrisarrangemang organiseras spåren i rader och kolumner, varje skärningspunkt motsvarar en viss knapp. När trycket appliceras på membranet får motsvarande rad och kolonn kontakt och slutför den elektriska kretsen. Dessa spår bär den elektriska strömmen när en knapp trycks och sänder signalen till enhetens styrenhet.
Den grafiska överläggningen är det tryckta gränssnitt som ligger ovanför membranskiktet. Denna överläggning är inte bara för visuellt tilltalande utan tjänar också till att vägleda användarens interaktioner. Den innehåller utskrivna etiketter, symboler eller ikoner som motsvarar enhetens specifika funktioner. Den grafiska överläggningen är oftast utformad med högkvalitativa trycktekniker för att säkerställa tydlig sikt. med vissa konstruktioner som innehåller bakgrundsbelysning eller LED-belysning för extra funktionalitet.
I hälso- och sjukvårdsindustrin används matrismembranbrytare ofta i anordningar som patientövervakningssystem, infusionspumpar, diagnostisk utrustning och diagnostiska bildmaskiner. Dessa omkopplare erbjuder en hög nivå av tillförlitlighet, renhet och användar-vensDly-gränssnitt som är avgörande i medicinska inställningar där precision och hållbarhet är av största vikt. Dessutom, membranbrytarens lättanvända yta gör det till ett föredraget val i miljöer som kräver hygien.
Bilindustrin använder matris membranbrytare för styrpaneler, instrumentpaneler och infotainmentsystem. Deras förmåga att tåla extrema temperaturer, fukt och vibration gör dem idealiska för användning i fordon. Matrix membranbrytare möjliggör mer kompakta och eleganta styrsystem, vilket gör dem till en perfekt passform för modern bildesign, som kräver både estetik och funktionalitet.
Matrix membranbrytare används ofta i kontrollpaneler för industrimaskiner och tillverkningsutrustning. Deras robusthet, kombinerat med deras förmåga att motstå hårda miljöer (såsom exponering för oljor, kemikalier, damm och fukt), gör dem väl lämpade för industriella inställningar. Dessa omkopplare bidrar till att komplexa maskiner kan hanteras effektivt med minimal risk för felfunktion.
Från fjärrkontroller till mikrovågsugnar, matris membranbrytare är allmänt svåra i konsumentelektronik. Deras lågkostnads- och utrymmeeffektiva design är väl lämpad för massmarknadsprodukter som kräver användarvänliga gränssnitt. Dessutom, den taktila konsumenter.
Matrix Membran Switch: Mer prisvärd tack vare dess enkla design, färre komponenter och enkel integration i tillverkningsprocesser.
Mekanisk växel: Vanligtvis dyrare att tillverka på grund av att man använder mer komplexa komponenter och individuella ledningar för varje strömbrytare.
Matrix Membrane Switch: Mycket slitstark, resistent mot damm, fukt och kemikalier, vilket gör dem idealiska för hårda miljöer.
Mekanisk växel: Även om mekaniska brytare är allmänt hållbara, kan de vara benägna att slita och riva över tiden, i synnerhet i höga användningsområden.
Matrix Membrane Switch: Generellt tystare eftersom den inte har den mekaniska klickande åtgärden i samband med traditionella brytare.
Mekanisk växel: ofta producerar hörbara klick eller ljud när tryckts, som vissa användare finner tillfredsställande men andra kan finna distraherande.
Matrix Membran switch: ger mjuk, tyst feedback och kan innehålla funktioner som taktila kupoler för förbättrad användarupplevelse.
Mekanisk omkopplare: Innehåller ofta en mer uttalad taktil feedback (en "klick"), som vissa användare föredrar för dess tydliga indikation på att växeln har en tydlig växel. har aktiverats.
Matrix Membrane Switch: Mycket rymdeffektiv, vilket gör det möjligt att inkludera många knappar i ett litet område. Perfekt för kompakta enheter.
Mekanisk switch: kräver mer utrymme på grund av behovet av individuella komponenter för varje strömbrytare.
