Flexibla tryckta kretsar: Produktionsprocess, applikationer och fördelar

Flexibla tryckta kretsar (FPC) har blivit en hörnsten i modern elektronik, erbjuda oöverträffad flexibilitet och platsbesparande fördelar. Dessa kretsar är viktiga inom olika branscher, från konsumentelektronik till flyg- och rymdteknik. Denna artikel fördjupar sig i produktionsprocessen, olika tillämpningar och fördelarna med att använda FPC.

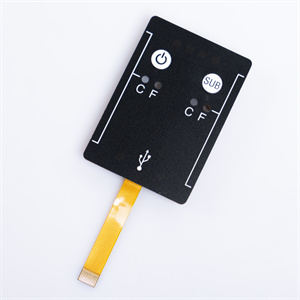

Vad är en flexibel tryckt krets?

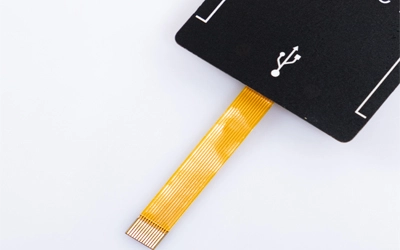

Flexibla tryckta kretsar, ofta kallade flexkretsar, är tillverkade av en tunn, flexibelt substrat som gör det möjligt att ansluta elektroniska komponenter i kompakt, anpassningsbar form. Till skillnad från traditionella styva PCB (Printed Circuit Boards), kan FPC böja, vrida och vika, gör dem idealiska för tillämpningar där utrymme och flexibilitet är av största vikt.

Produktionsprocess av flexibla tryckta kretsar

Att skapa en FPC innebär flera exakta steg, var och en avgörande för att säkerställa kretsens funktionalitet och hållbarhet. Här är en översikt över produktionsprocessen:

1. Substrat markering

Produktionen av FPC börjar med att välja ett lämpligt substrat, typiskt tillverkat av polyimid- eller polyesterfilm. Polyimid föredras för sin utmärkta värmestabilitet och elektriska egenskaper, medan polyester väljs för sin kostnadseffektivitet och flexibilitet i mindre krävande tillämpningar.

2. Kretsardesign

När substratet väljs, är nästa steg att designa kretslayouten. Avancerad CAD (Computer-Aided Design) programvara används för att skapa en detaljerad ritning av kretsen, inklusive arrangemang av ledande spår, pads och eventuella nödvändiga vias (förbindelser mellan lager).

3. Photoresistisk applikation och avbildning

Substratet är belagd med en fotoresist, ett ljuskänsligt material som definierar kretsmönstret. Kretsanstruktionen överförs sedan till substratet genom en process som kallas avbildning. Under avbildning utsätts fotoresisten för UV-ljus genom en fotomask som innehåller kretsmönstret. De exponerade områdena utvecklas sedan och lämnar efter önskad kretsplan.

4. Sättning

Nästa steg är etsning, där de oskyddade områdena av substratet tas bort. som endast lämnar de ledande banor som definieras av fotoresistent. Denna process innebär vanligtvis användning av kemikalier som selektivt avlägsnar oönskat material utan att skada det underliggande substratet.

5. Borrning och plätering

Efter etsning borras alla nödvändiga genomgångar in i substratet. Dessa hål är sedan pläterade med ett ledande material, såsom koppar, för att skapa elektriska anslutningar mellan olika lager av kretsen.

6. Lamination och slutsamling

Om FPC är flerskikt lamineras lagren tillsammans med värme och tryck. Denna process säkerställer att lagren är säkert bundna utan att påverka kretsens flexibilitet. Slutligen monteras FPC med eventuella nödvändiga komponenter, t.ex. kopplingar eller styvdon, för att fullborda kretsen.

7. Provning och kvalitetskontroll

Innan FPC är färdig för användning, Den genomgår noggranna provningar för att säkerställa att den uppfyller alla elektriska och mekaniska specifikationer. Testning kan omfatta kontinuitetskontroller, impedanstest och miljömässiga stresstester för att verifiera kretsens tillförlitlighet.

Tillämpningar av flexibla tryckta kretsar

FPC är otroligt mångsidiga och hittar tillämpningar inom många branscher. Här är några av de vanligaste användningsområdena:

1. Konsumentelektronik

FPC används ofta i konsumentelektronik, inklusive smartphones, surfplattor och bärbara. Deras förmåga att passa in i kompakta utrymmen och uthärda frekvent böjning gör dem idealiska för dessa enheter. FPC möjliggör sömlös integrering av olika komponenter, vilket bidrar till smalare, effektivare design.

2. Bilindustrin

Inom fordonsindustrin används FPC i instrumentbrädans displayer, belysningssystem och sensorinslutningar. Deras hållbarhet och förmåga att arbeta i hårda miljöer gör dem lämpliga för biltillämpningar, där tillförlitlighet är avgörande.

3. Medicinska utrustningar

Medicinska apparater, t.ex. hörapparater, pacemakers och diagnostisk utrustning,Tio förlitar sig på FPC på grund av deras små storlek och flexibilitet. FPC gör det möjligt för dessa enheter att vara kompakta och lätta, vilket förbättrar patienternas komfort och användarvänlighet.

4. Rymd och försvar.

Flyg- och försvarsindustrin använder FPC i satelliter, avionik och missilsystem. Kretsarnas lätta vikt och förmåga att tåla extrema temperaturer och vibrationer är viktiga fördelar i dessa högpresterande tillämpningar ..

5. Industriutrustning

FPC finns också i industriutrustning, där de ansluter sensorer, kontroller och displayer. Deras flexibilitet gör att de kan integreras i maskiner med rörliga delar, vilket ger tillförlitliga anslutningar i dynamiska miljöer.

Fördelar med flexibla tryckta kretsar

Flexibla Printed Circuits erbjuder flera fördelar jämfört med traditionella styva PCB. Därför föredras FPC:

1. Viktbesparingar

FPC är betydligt lättare och tunnare än stela PCB, vilket gör dem idealiska för tillämpningar där utrymme och vikt är till en premie. Deras förmåga att anpassa sig till trånga utrymmen möjliggör mer kompakta och effektiva mönster.

2. Flexibilitet och hållbarhet

Förmågan att böja, vrida och vika FPC utan att bryta gör dem mycket hållbara i applikationer som kräver frekvent rörelse. Denna flexibilitet minskar också risken för mekaniska fel och förlänger kretsens livslängd.

3. Förbättrad tillförlitlighet

FPC minskar behovet av kopplingar och lödförbindelser, som är vanliga felpunkter i traditionella PCB. Genom att eliminera dessa komponenter erbjuder FPC förbättrad tillförlitlighet och minskar sannolikheten för anslutningsfrågor.

4. Förbättrad design flexibilitet

Förmågan att designa FPC i komplexa, tredimensionella former ger ingenjörer större frihet att skapa innovativa produkter. Denna flexibilitet är särskilt fördelaktig i industrier som konsumentelektronik och rymd, där unika formersfaktorer ofta krävs.

5. Kostnadseffektiv tillverkning

Även om den ursprungliga utformningen och installationen för FPC kan vara dyrare än för stela PCB, Den totala kostnaden kan vara lägre i produktionen med hög volym. Det minskade behovet av anslutningar och potentialen för automatiserad montering bidrar till kostnadsbesparingar.

Flexibla tryckta kretsar är en viktig teknik inom modern elektronik, erbjuder många fördelar som gör dem oumbärliga i en rad olika tillämpningar. Från deras produktionsprocess, som betonar precision och tillförlitlighet, till deras olika användningsområden mellan olika branscher, FPC står ut som en mångsidig och effektiv lösning. Vare sig i konsumentelektronik, bilsystem eller flyg- och rymdtillämpningar, FPC ger flexibilitet, hållbarhet, och designfördelar som behövs för att möta kraven från dagens avancerade teknik.

FAQ

1. Vilka material används ofta i FPC?
Polyimid och polyester är de vanligaste substraten, med koppar som används för ledande skikten.

2. Hur jämförs FPC med traditionella stela PCB?
FPC erbjuder större flexibilitet, minskad vikt och förbättrad tillförlitlighet, vilket gör dem lämpliga för tillämpningar där dessa faktorer är kritiska.

3. Kan FPC användas i högtemperaturmiljöer?
Ja, särskilt de gjorda med polyimidsubstrat, som kan tåla extrema temperaturer.

4. Vilka begränsningar har FPC?
FPC kan vara dyrare att designa och producera i små mängder, och de kan kräva specialiserade monteringsprocesser.

5. Hur lång tid tar produktionsprocessen för FPC?
Tidslinjen varierar, men det tar vanligtvis flera veckor från design till sluttest, beroende på hur komplex kretsen är.
