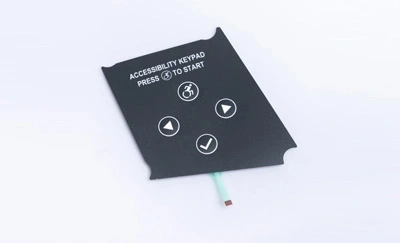

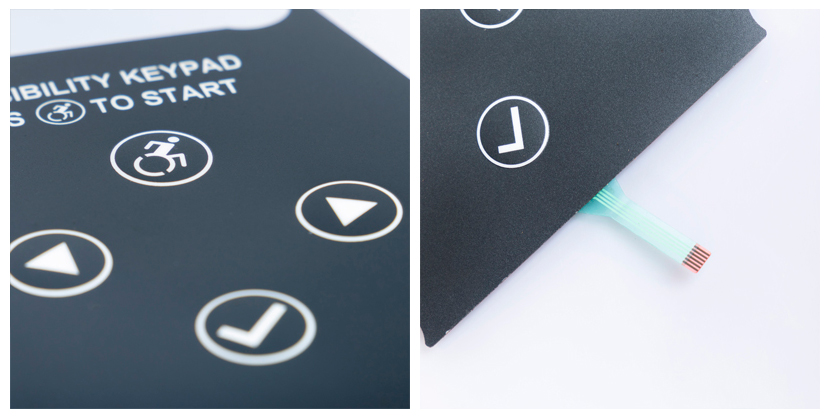

Prägling av membranväxlare

Prägling är en vanlig tillverkningsprocess som används vid tillverkning av membranbrytare för att skapa upphöjda eller infällda områden på strömbrytarens yta. .. Membranbrytare är tunna, Flexibla anordningar som används i en rad olika elektroniska utrustningar och kontrollpaneler för att tillhandahålla ett användargränssnitt för inmatning.

Här är hur prägling vanligtvis används i samband med membranväxlar:

Val av material: Membranväxlar är typiskt konstruerade med hjälp av flera lager av material, inklusive en grafisk överlag. självhäftande skikt, avståndsskikt och ett kretskikt. Det grafiska överlagret är det översta lagret, och det är den del som användarna interagerar med. Den är ofta tillverkad av material som polyester eller polykarbonat.

Design och Artwork: Utformningen och konstverket av växelns användargränssnitt skapas, med angivande av platsen för knappar, ikoner, etiketter och andra funktioner.

Prägling Tooling: För att skapa de upphöjda eller infällda områdena på den grafiska överläggningen används präglingsverktyg eller resor. Dessa verktygsbitar är utformade för att matcha önskat mönster eller form av prägling.

Embossing Process: Det grafiska överlagningsmaterialet placeras mellan präglingsverktyget och ett press- eller rullsystem. Tryck och värme appliceras på verktyget, som pressar materialet och skapar upphöjda eller försämrade områden enligt konstruktionen. Denna process görs ofta i en kontrollerad miljö för att säkerställa konsekvens.

Slutlig montering: Efter prägling kombineras den grafiska överlag vanligtvis med andra lager av membranbrytaren. inklusive avståndsskiktet och kretskikten, för att skapa en komplett montering. Denna montering kan också omfatta ytterligare komponenter som lysdioder, kontakter och självhäftande skikt.

Provning och kvalitetskontroll: Den färdiga membranbrytaren utsätts för test- och kvalitetskontrollprocesser för att säkerställa att alla knappar och funktioner fungerar som avsett. Detta kan omfatta elektrisk provning för att verifiera omkopplarens ledningsförmåga.

Embossing tjänar flera ändamål i membranbrytare:

Taktil återkoppling: Upphöjda präglade områden ger taktil återkoppling till användare när de trycker på en knapp, Förbättra användarupplevelsen.

Hållbarhet: Präglade områden kan vara mer hållbara och resistenta mot slitage jämfört med tryckt grafik. säkerställa att omkopplingen förblir funktionell under en längre period.

Estetik: Prägling kan användas för att skapa visuellt tilltalande och distinkta mönster, gör det lättare för användare att lokalisera och interagera med specifika knappar och funktioner.

Anpassning: Membranväxlar kan anpassas med unika mönster, former och texturer för att uppfylla specifika konstruktionskrav.

Prägling är bara en av de många tillverkningstekniker som används vid tillverkningen av membranväxlar. Beroende på tillämpnings- och konstruktionsspecifikationer kan tillverkarna också inbegripa andra egenskaper som bakgrundsbelysning. metallkupoler för taktil respons, och mer för att skapa ett användarvänligt och funktionellt gränssnitt.
