Ett djupt dyk in i världen av polydome membranväxlare

I dagens snabba tekniska tid har behovet av effektiva användargränssnitt aldrig varit mer uttalat. Denna artikel tar en omfattande titt på polydome membran omkopplare, en grundläggande komponent i moderna elektroniska enheter, ljus över deras fascinerande funktioner och tillämpningar.

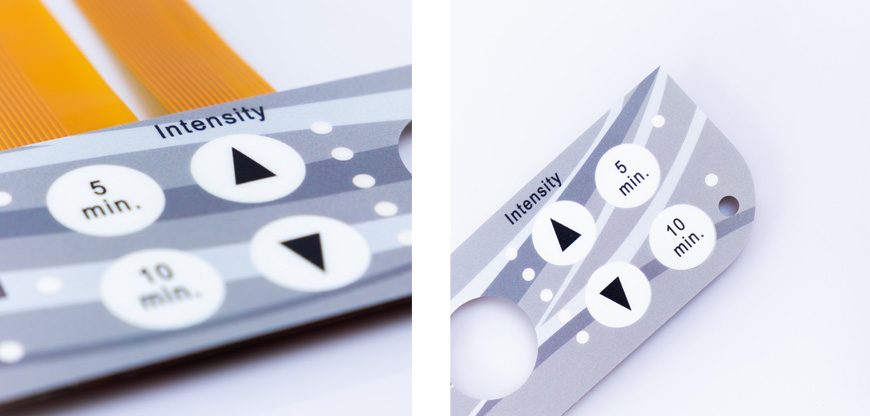

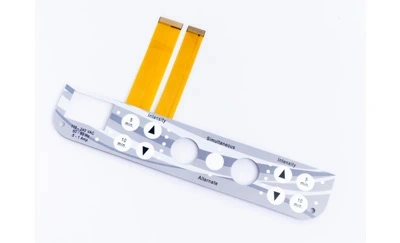

Avtäckning av polydom membranväxlare

Polydome membranbrytare, vanligtvis kallade "Polydomer, " representerar en avgörande typ av elektrisk strömbrytare som finns i en mängd elektroniska apparater, från fjärrkontroller till avancerad medicinsk utrustning. Det som utmärker dem är deras innovativa design, som sömlöst gifter sig med funktionalitet och hållbarhet, Att göra dem till en integrerad del av vår dagliga interaktion med teknik.

Dekonstruera polydome membranväxeln

För att verkligen förstå hur polydome membranväxlar fungerar, är det nödvändigt att förstå deras invecklade sammansättning.

1. Översyn

I det översta lagret av en polydome membran switch ligger överlagret, fungerar som användarens gränssnitt. Vanligtvis tillverkas av flexibla material som polyester eller polykarbonat, fungerar detta skikt som växelverkan för användarna.

2. Spacer lager

Under överlayet tar avståndsskiktet mittstadiet, höljeöppningar som motsvarar strömbrytarens knappar. Detta skikt ger den nödvändiga separationen mellan överlagret och kretskikten, vilket förhindrar oavsiktliga aktiveringar.

3. Kretsakt

Den sanna magin i en polydome membran omkopplare utvecklas inom kretsskiktet. Här bildar ledande spår, ofta gjorda av silver eller koppar, invecklade elektriska anslutningar. När en användare trycker på en knapp på överlagret, startar den en nedåtgående rörelse av avståndsskiktet. därigenom färdigställa kretsen och registrera inmatningen.

4. Utvecklingen av taktilitet: Polyester Domes (Polydomes)

En banbrytande framsteg inom polydome membran brytare är integrationen av polyester kuplor, allmänt känd som "Polydomes. " Dessa kupoler skapas genom en noggrann process som involverar tryckning av ett lager av ledande bläck, vanligtvis en blandning av silver och kol, på ett polyestermaterial (PET). Därefter, dessa kupoler gjuts till halv-cirkulära former genom tillämpning av tryck eller värme.

Namnet "Polydome" kommer från deras primära material-polyester. Denna varm-embossing process, ofta kallad "Embossed polydome, "förenar dessa komponenter med funktioner som påminner om deras metallmotsvarigheter.

Polydomer kännetecknas särskilt av sin exceptionella taktila återkoppling. Varje knapptryck levererar ett tillfredsställande klick, vilket ger användarna med påtaglig bekräftelse på deras åtgärder. Dessutom uppvisar dessa polyester kupoler en viss vattentålighet. säkerställa oavbruten funktionalitet även i närvaro av fukt. De utmärker sig också i dammmotstånd, fuktmotstånd och uppvisar imponerande värmetolerans.

Kanske mest imponerande visar Polydomes en anmärkningsvärd tryckstabilitet. Även när de utsätts för alltför kraft under aktiveringen upprätthåller de sin form och funktionalitet. göra dem till ett robust val för en mängd applikationer.

5. Ytterligare lager: Mylar, ledande bläck och avstånder

• Mylar: Positionerad på toppen av Polydomen, är Mylar tillverkad av PET (polyester) och är typiskt genomskinlig eller klar. Denna transparens gör det möjligt för användarna att observera ledande bläck och avstånd under det. Mylar finns i två standardtjocklekar: 0,10mm och 0,125mm.

• Ledande bläck: Positionerad under det präglade halvcirkulära området av Mylar innehåller ledande bläck silver och kolkomponenter. Motståndet av ledande bläck varierar omvänt med den mängd silver som används; ju större silvertjocklek, desto lägre motståndet. Typiska tjocklekar inkluderar 0.004-0.006mm för silver och 0,005-0.006mm för kol.

• Spacers: Spacers, även tillverkade av PET (polyester), finns vid botenTom av Polydomen. De är typiskt vita eller transparenta/klara och kommer i två standardtjocklekar: 0,15 mm och 0,20mm.

Ytterligare lager: gummihäftande och botten lim

• Gummilim: Positionerad ovanför polyesterfilmen, gummilim är typiskt grönt och har en tjocklek på 0,125mm. Den kan säkert fästa på silikon/gummi-tangentpapper och membranbrytare överlag.

• Bottom Lim: I praktiska tillämpningar, om kunderna har för avsikt att fästa Polydomen på en kretskort, ytterligare bottenlim används tillsammans med avståndet. I detta scenario kan lim inte skiljas från avståndet.

Polyester kupoler finns i tre grundläggande konstruktionstyper, som tjänar olika monteringsändamål, liknande metallkupoler. Dessa inkluderar stack-up och bilddetaljer.

Standard Polyester Dome (Polydome) Stack-upp: De övre och nedre lagren saknar lim, som kräver säker fästning till produkten genom skruvar, tangentbord/tangentpack/PCB positioneringsposter.

Försiktighetsåtgärder för användning av polyester Domes (Polydomes)

Efter att ha fått insikt i driftsprinciperna och jämfört polyester kuplor med metallkupoler, Det är absolut nödvändigt att ta hänsyn till vissa försiktighetsåtgärder för att förhindra potentiella skador på polyester kupoler:

1. Undvik långvarig exponering för höga temperaturer (> 40°C): Utökad användning i höga temperaturmiljöer kan resultera i Polyester Domes förlorar deras elasticitet.

2. Undvik långtidsanvändning vid extremt låga temperaturer (<-25°C): Utökad exponering för mycket låga temperaturer kan påverka livslängden. för bollmekanismen.

3. Begränsa utomhusanvändning: Polyester kupoler är bäst lämpade för inomhusapplikationer. Utökad exponering för utomhusförhållanden kan påverka deras prestanda.

4. Undvik skarpa eller hårda objekt: Avstå från att använda vassa eller hårda föremål för att trycka på kupolens toppar, eftersom detta kan leda till kupolskador.

Genom att följa dessa försiktighetsåtgärder, kan du säkerställa livslängd och optimal prestanda av polyester kupoler i dina applikationer.

Slutsats

Polydome membranbrytare har lett till ett paradigmskifte i hur vi interagerar med elektroniska enheter. Deras utestående hållbarhet, omfattande anpassningsalternativ, och en anmärkningsvärd taktil återkoppling har gjort dem till det föredragna valet för tillverkare inom olika branscher. I takt med att tekniken går framåt kan vi se fram emot ännu mer innovativa tillämpningar för dessa mångsidiga växlar i framtiden.

FAQ

1. Är polydome membran brytare vattentäta?

Polydome membranbrytare är inte i sig vattentäta. De kan dock utformas med ett förseglat överlag och lämpligt hus för att förbättra deras vattenmotstånd.

2. Kan polydome omkopplare klara utomhusförhållanden?

Säkert är polydombrytare väl lämpade för utomhus applikationer på grund av deras hållbarhet och motståndskraft i svåra miljöförhållanden.

3. Vad är den typiska livslängden för en polydome membranbrytare?

Polydome omkopplare har en livslängd som sträcker sig in i miljontals cykler, vilket säkerställer deras hållbarhet och tillförlitlighet.

4. Är det lätt att ersätta polydomen om de funktionsfel?

Ja, polydombrytare är relativt enkelt att ersätta om problem uppstår. Men regelbundet underhåll kan bidra till att förebygga de flesta problem.

5. Kan jag integrera polydomväxlar i mitt DIY elektronikprojekt?

Absolut! Polydome omkopplare är lätt att köpa, och deras smala profil gör dem till ett utmärkt val för DIY-entusiaster som påbörjar elektroniska projekt. Oavsett om du designar ett anpassat tangentbord, en fjärrkontroll eller någon annan elektronisk enhet, Polydome switche erbjuder en tillförlitlig och användarvänlig ingångslösning. Deras mångsidighet och hållbarhet gör dem till ett värdefullt komplement till alla DIY-projekt.
