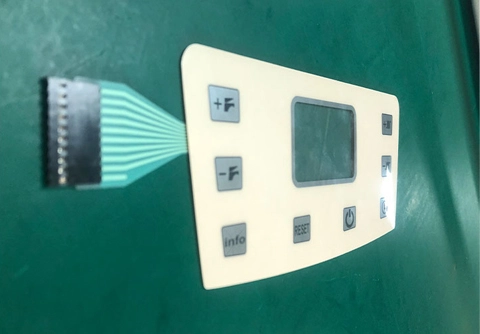

Silver Flex Membran switcher

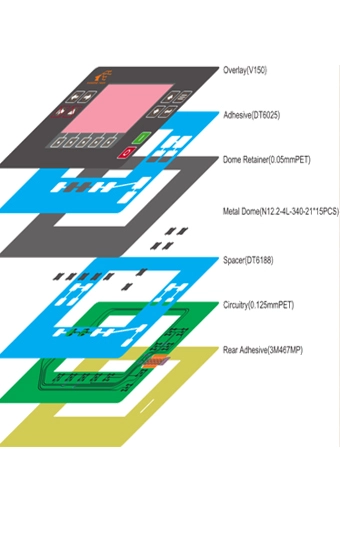

Overlay-Polyester är oftast det första valet för membran switch panel material eftersom dess liv kommer att vara lite längre än Polykarbonat. Om det bara är en panel istället för en membranbrytare, är Lexan och Polyester också bra val. Överlagningen är den mest intuitiva formen av gränssnittet mellan människa och maskin. Niceone-tech kommer att visa tryckt eller digitalt tryck på baksidan av materialet, och de kan också användas i kombination. Särskilda krav såsom spegel silver effekt är också möjligt.

Overlay lim-Som det första lagret av självhäftande papper under panelen, Akryl lim används vanligtvis, allmänt, Tjockleken är mellan 0,125-0. 225 mm. Om det är en LGF membranbrytare (till LGF membran switch) struktur, tjockleken ibland når 0,64mm.

Detta lager har vanligtvis tre funktioner: 1. Som kupolen Retainer, den säkerställer att Snap kupolen i kretsskiktet inte kommer att bilda rörelse på grund av utlösning och stängning, som resulterar i kretsfel och kretsslitage. 2. Använd 0,1-0.125mm Polyester tryck ledande bläck, kololja och UV-bläck som övre linje. Denna lagerstruktur kan också vara konvex för att göra taktil återkoppling bättre. 3. Kan användas som ESD skyddsskikt.

Både övre och nedre linjer är tryckta med ledande bläck, Vanligtvis tjockare tejp används för att separera de övre och nedre linjerna för att undvika direkt ledning av membranbrytaren. Om den övre kretsen endast används som ett fast skikt, Därefter ska den allmänna tjockleken på det översta kretslaget vara större än 0,4mm, Annars kommer panelen att pressa granatsplitterna för att få dem att må sämre. Om inte panelen är konvex är den fyrakiska strukturen mindre än 0,4 mm.

Tjockleken på denna lagerkrets är oftast 0,1-0,188 mm. Den kan tryckas med bläck, kololja och UV-bläck. LED kan också installeras. Vissa membran switch paneler väljer koppar flex eller utskriftskrets Board som krets. Jämfört med Polyester kommer deras prestanda att bli stabilare. Oftare tillämpas på den medicinska och militära industrin. Om det är koppar flex eller utskriftskrets Board som en linje, kan Niceone-tech även installera en mängd olika komponenter på linjen.

Det finns många val, men de vanligaste är 3M200MP-serien eller 3M300LSE. Enligt de olika produkterna av membranbrytare laminering, Niceone-tech kommer att rekommendera 3M300LSE om den behöver högre viskositet.

Denna lagerstruktur används i allmänhet som det sista lagret av membranbrytaren, vilket kan göra strukturen i membranbrytaren mer komplett. Valet av material är vanligtvis AL, FR4, PC eller stål. Om AL väljs, kan nötter eller fötter ibland tillsättas i baksidan av produkten.
