Membranbrytaren är en liten omkopplare, men vem skulle ha trott att den skulle spela en så viktig roll i många elektroniska industrier. Även om produkten är liten är produktionsprocessen inte enkel. En enda grafisk överlag har 3-4 processer, såsom färgseparationsfilm layout, utskrift och hög temperatur (120 °C) före utskrift för att krympa materialet.


Membran switch panel innehåller många sorters strukturer. Den enklaste strukturen har fyra lager: panel, avstånd, flexkrets eller härdad krets, med eller utan metallkupol. Membran switch panel sträcker sig till fler strukturtyper, och motsvarande produktionsprocess kommer att vara annorlunda. Som Membran switch panel tillverkare vill vi låta kunder veta mer om Membrane switch panel kunskap, Så vi måste införa Membrane switch panel process.

TY_NICEONE_TECH

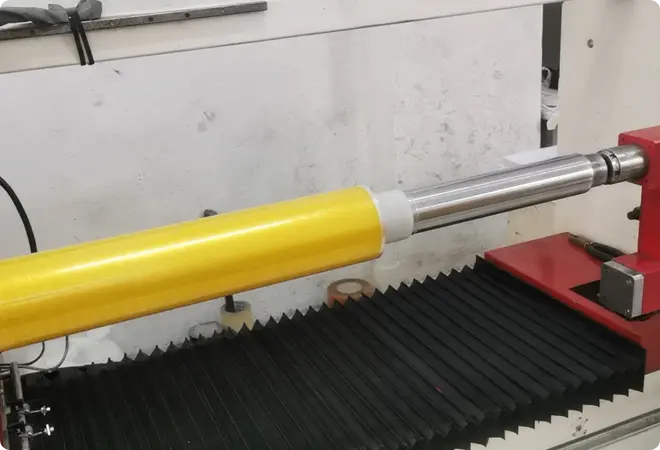

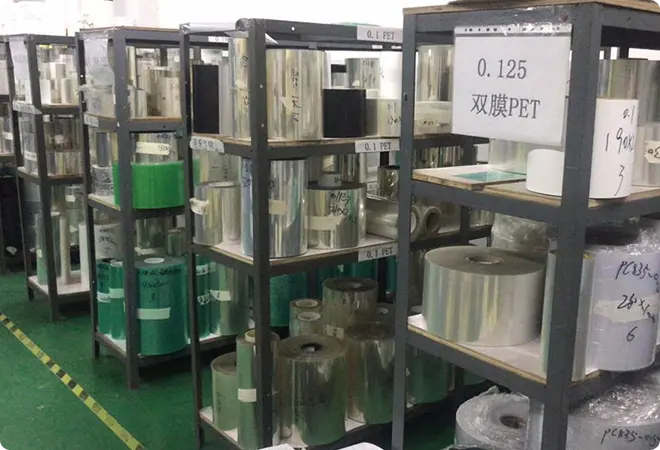

Beredning av råvaror, skärning och uppvärmning av vissa råvaror

De vanliga material som ingår i membranbrytaren är PET- eller PC-blad som panel. 3M-, Nitto- och DT-tejp används som bandlager. Metallkupol har guldplätering, nickelplåtning och rostfritt stål. Valet av lysdioder är Everlight, Nicomatic och Kingbright. Mellanskiktet använder PET eller PC som bakgrundstavla. Kretsvalet är att silver flexkretsen består av polyester, silverolja, kololja och UV-olja. Den krets som tryckts av polyestermaterial måste värmas vid hög temperatur före utskrift. så att den inte krymper igen på grund av bakning efter tryckning bläcket. Om det är Flex kopparkrets eller utskriftskrets som krets i Membran switch panel, detta steg finns inte.


Beredningen av råvaror kan säkerställa att materialen används inom det användbara datumet. och samtidigt se till att alla typer av material kommer till varje motsvarande avdelning i tid, och påskynda utvecklingen och förbättra leveranstiden för reproduktionen. Skärning är att bearbeta materialet efter optimal storlek, och att skära brunn kan också maximera användningen av materialet. Uppvärmning är det första steget för att bearbeta kretsmaterialet. Undvik dimensionell deformation orsakas av att värma kretsen silver pasta senare.

membrane switch technologies
membrane switch keypad
TY_NICEONE_TECH

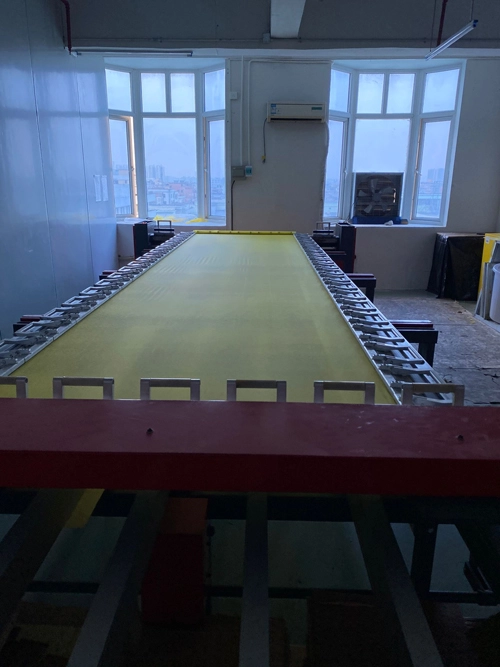

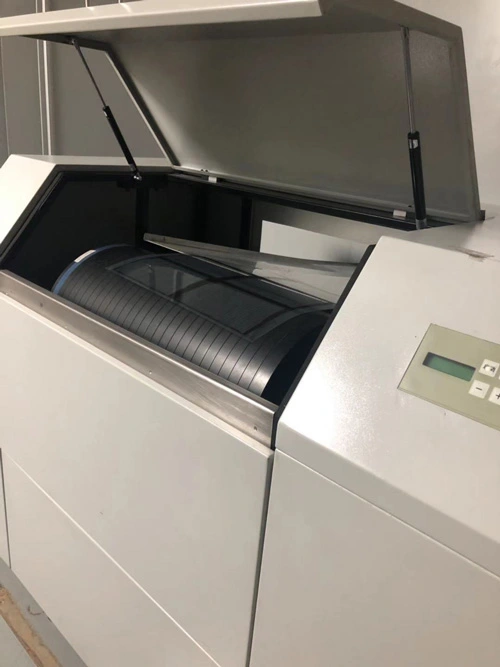

Produktion av Silkeskärm och Silk Print

Det första intrycket är viktigt för alla produkter, och det är också Membran switch panelen. Det första intrycket av Membrane switch panel kommer från grafisk överläggning, så silke tryckverktyg är mycket viktigt. Den tekniska avdelningen behöver korrekturläsa och granska färg separation och layout av filmen, tryck mönster, teckensnitt och logotyper oavsett om de skiljer sig från ritningarna. Enligt produktens mönster, typsnitt och logotyp behöver operatören veta hur många skärmar att välja, skärmstorlek, färg skärm order och så vidare.


Noggrann korrekturläsning av ingenjörspersonal är mycket viktigt för att säkerställa att alla efterföljande steg inte blir meningslösa. Ju större maskottal, desto tydligare tryckt produkt, men motsvarande bläckval blir strängare, och motsvarande pris blir högre. Färgsorteringen är korrekt för att förhindra att den grafiska överläggningen visas 'spökskugga'. Skärmstorlek Beroende på storleken på produkten, Att välja den lämpligaste storleken kommer att göra det möjligt för kunderna att få den mest kostnadseffektiva produkten.

membrane keypad
membrane switch module
custom membrane keypad
Verktygsproduktion
Verktygsproduktion
TY_NICEONE_TECH

Verktygsproduktion

Under produktionen av filmformningsformer kommer Niceone-tech också att producera präglade verktyg och tryckskärningsformar samtidigt. Präglade verktyg producerar CNC-präglade verktyg eller rostfri mögel genom användning av graveringsmaskiner och CNC-maskiner. Utskärningsverktyg använder oftast verktygsformar monterade av trä- och stålknivar. som har effekten att skära formen. Ibland används rostfria material för att tillverka Die-cut verktyg.


Bra taktil återkoppling av membranbrytaren är oumbärlig för en bra uppsättning präglade verktyg. När Membran switch panelen inte har en metallkupol, är taktil feedback bättre, så Rostfritt präglad verktyg är ditt bästa val. När de dimensionella felkraven är strikta och leveranstiden för varorna förväntas bli kortare, då den tryckade verktygen av rostfritt material blir en bättre lösning.


Die-cut verktyg används som skärning och stansning die för membran switch knappsatsen.


Rostfritt verktyg används oftare för prägling.

TY_NICEONE_TECH

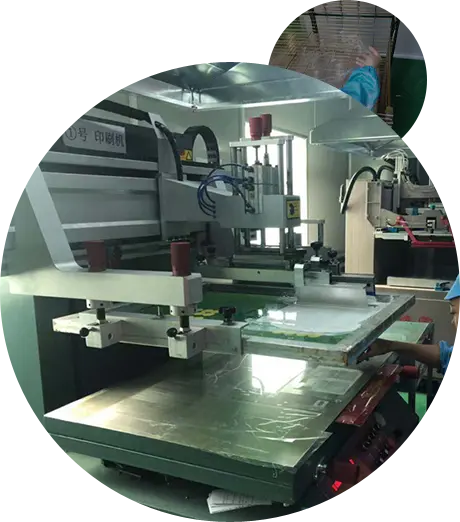

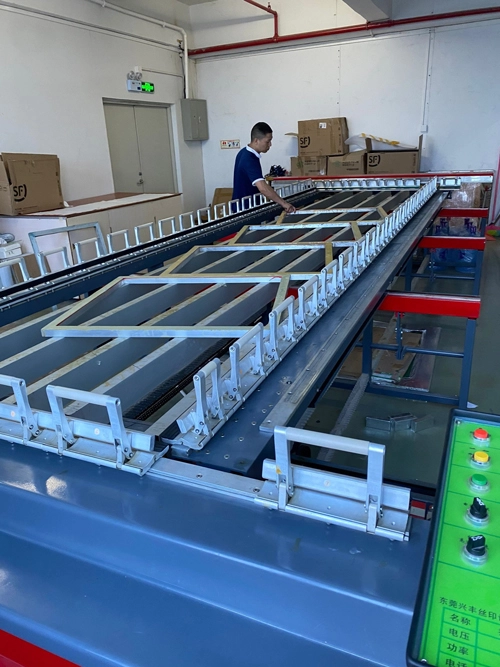

Silkestryck och torkning

Silkestryck och torkning

Innan produkten trycks är det nödvändigt att testa bläck vidhäftningstestet-100. När filmen är klar. Det måste skrivas ut, och filmens mönster, logotyp och teckensnitt genereras till en skärm. Samtidigt hälls bläcket ut och tryckfärgerna justeras enligt de tekniska ritningarna. Varje gång en färg trycks måste materialet torkas vid hög temperatur tills alla färger är färdiga. Detsamma gäller för linjen. Vår tryckpersonal kontrollerar alla färger för att säkerställa att färgerna är korrekta.


För färgtryck används CMYK för färgjustering, och vad Niceone-tech kan göra är efter färgtryck. Inredningen är tryckt i vitt.


TY_NICEONE_TECH

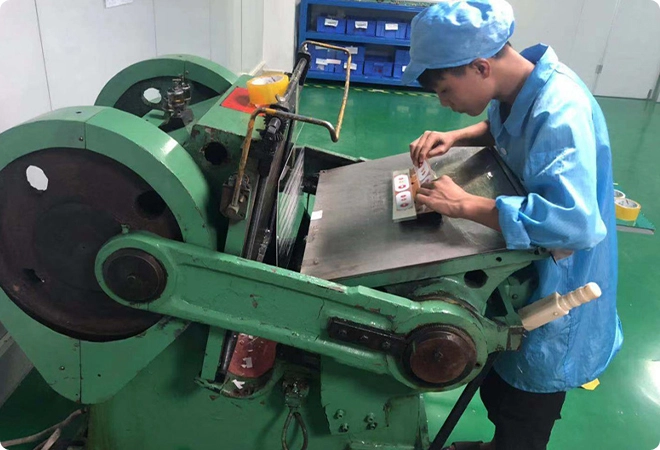

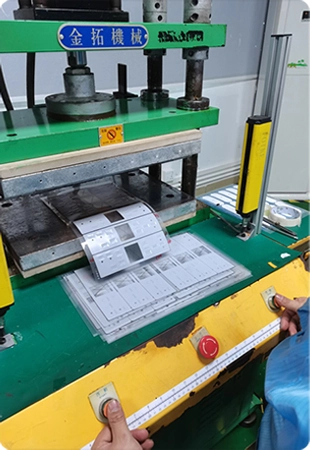

Stansning

När produktens silkeskärm är klar kommer Niceone-tech att utföra prägling och stansning. Använd präglingsmaskinen för att prägla nyckelpositionen, lysdioderfönstret och positionen som behöver präglas. Materialet behöver värmas innan prägling, så att präglingshöjden blir mer exakt och uppfyller kraven för kroppens känsla. Om den nödvändiga konvex höjden är högre, då fästningen och mögelkraven blir högre.


Kravet på präglingshöjd är i allmänhet 0.3-0.5mm. Om det är för högt skadas materialet lätt.


Stansmetoden är i allmänhet automatisk stansning, vilket är praktiskt för senare materialbindning.

Stansning
membrane keypad supplier
membrane keypad china
TY_NICEONE_TECH

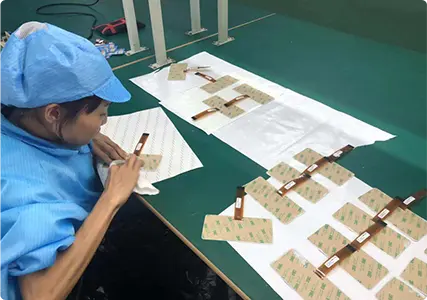

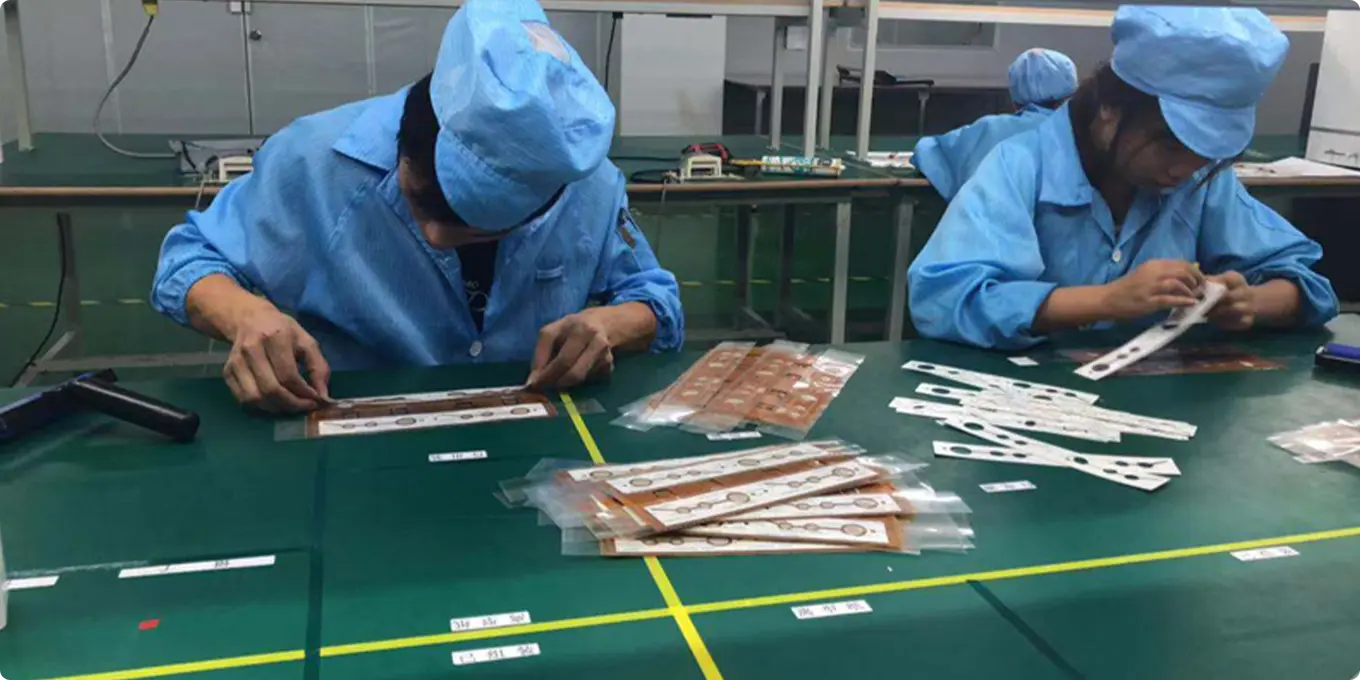

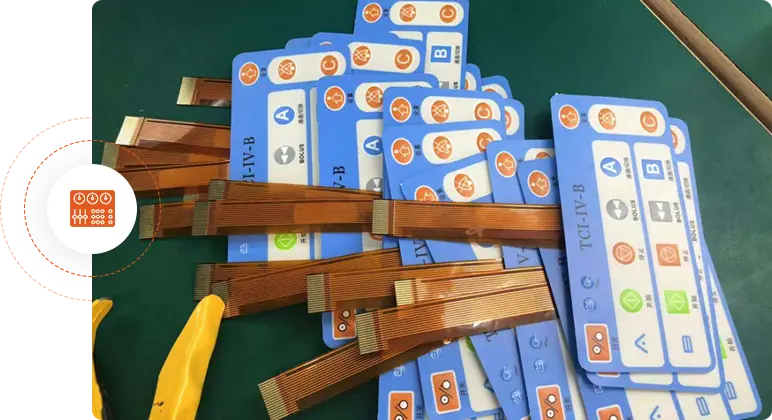

Sammanställning

Sammanställning

När motsvarande strukturmaterial i produkten stans, det är nödvändigt att passa alla lager av Membran switch-Overlay Limhäft Spacer metall domel krets tillbaka lim. Eftersom det är omöjligt att använda maskiner för laminering kommer mycket arbetskraft att förbrukas här. Metallkupolen kan monteras manuellt eller metall kuppel array.


Monteringsstegen omfattar montering av hål för positionering mellan material, installation av metallkupol, inbäddning av terminalhylsor. montering av stelare till slutet av linjen, och montering av mylar till slutet av linjen. Om produkten har en lampa, Operatören ska bära en elektrostatisk ring för att förhindra att lampan skadas på grund av alltför hög statisk elektricitet.

TY_NICEONE_TECH

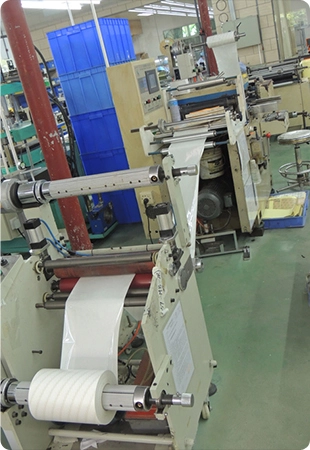

Klippa

Efter att produkten har placerats måste den skickas till stämpelavdelningen för split stämpling. Niceone-techs produktionsavdelning kommer att genomföra en förproduktionsförsöksproduktion på 5st. och låt ingenjörsavdelningen bekräfta att varorna överensstämmer med proverna innan den slutliga massproduktionen fortsätter. När produktionen är klar skickas varorna till QC-avdelningen för montering.

Klippa
TY_NICEONE_TECH

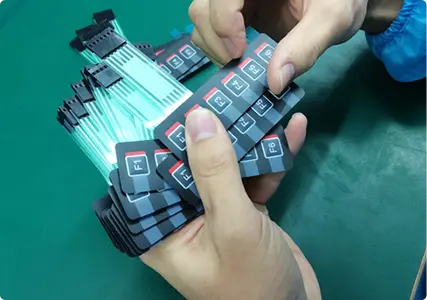

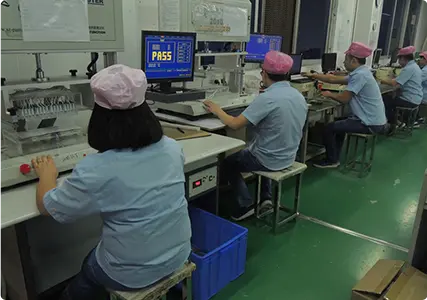

Kvalitetskontroll

Kvalitetsinspektion är sista steget före transport. Som enMembranbrytare tillverkare, Vi måste göra följande steg. Klicka här för:MetallkupolomkopplareOch ochSilikontangentpap.


  • Inspektion av panelen. Upptäckt av färgnummer, om panelen är repad, ljustransmission osv.

  • Detektering av storlek. Se till att storleken ligger inom felmarginalen.

  • Kraften och livslängden i metallkupol testet. Se till att belastningen och livslängden uppfyller ritningskravenen

  • Provning av elektrisk funktion. Se till att varje knapp är på, och motståndet måste vara mindre än 150 ohm

  • Packa och skeppa i enlighet med kund- och ritningskrav. Det kommer också med förpackningslistan, injektionsrapporten, COC, etc.

microwave membrane keypad
flexible membrane keypad
custom membrane switches keypads
